【產品名稱】：大型機械手

【產品別名】：牛頭式機械手，機械手

【產品規格】：KMSC-1700WD3

【規格型號參數】：

基本參數COMMON APECIFICATIONS
電源power	使用空氣壓力 pressure		驅動方式drive system	姿勢（氣缸） Posture(Air Cyylinder)	氣缸推力(氣壓為0.49mpa時)air cylinder driving force(air pressure at 0.19mpa)				控制箱 box
					較大大可搬重量（含夾具重） max load,incl.chuck weight			姿勢力矩posture torque
AC220V±10% 50/60HZ(單相）	0.49mpa		AC伺服馬達	90°固定	35KG			88N-m	SPEC-FA1
綜合參數GENERAL APECIFICATIONS 根據參數的設定，較大大可搬重量可能超過5kg/As per setting kf parameter,max.load may be over 5kg
機種Model	行程（移動量）（mm） Stroke				電源設備容量（KVA)	較大大消費電力	本體重量 Net Weight		空氣消費量（NL/循環） Air Consumption(NL/cycle)
	成品臂上下 Vertical	水口臂上下 Vertical	前后 Crosswise	走行 ()｛｝內的尺寸表示選項尺寸	Electric consumption	Max power consumption	本體 Main Body	操作盒 Pendant
KMSC-1700WS3	1700	-	350-1500 75-1190	2500 (2000) <3000> ｛3500｝	7.50	3.85	1274	1.68	24.00
KMSC-1700WD3		1750			9.80	5.00	1341
KMSC-1900WS3	1900	-			7.50	3.85	1281
KMSC-1900SWD3		1950			9.80	5.00	1354
KMSC-2100WS3	2100	-	350-1800 75-1490		7.50	3.85	1297.00
KMSC-2100WD3		2150

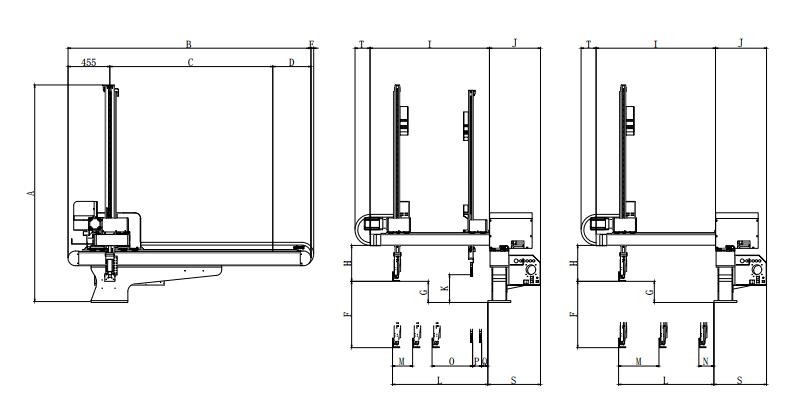

【產品圖片及圖紙】：

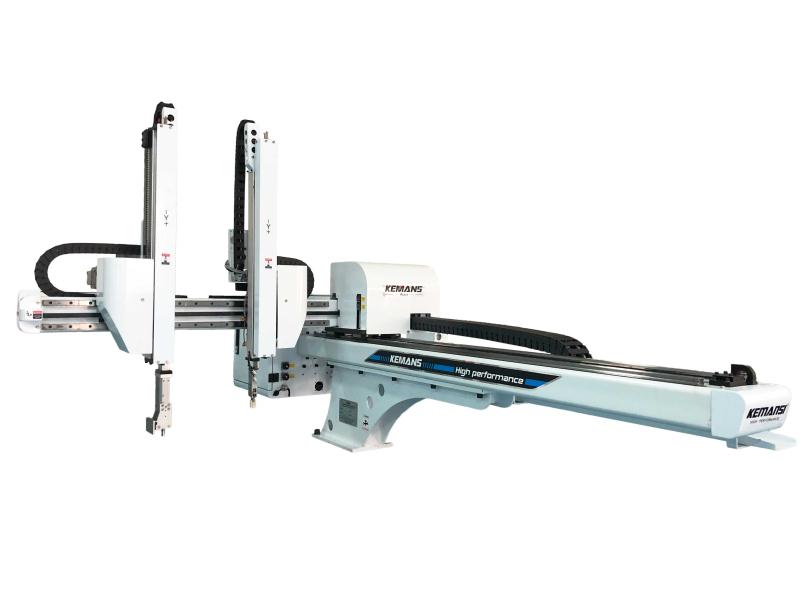

大型機械手 (2).jpg

【產品介紹】：大型機械手常稱為牛頭式機械手牛頭式顧名思議就是類似牛頭刨床的結構，牛頭式機械手的手臂組件和引拔梁直接連接在一起，引拔方向同時間運動，手臂組件的正面及兩個側面沒有陰擋，屬開放式結構，適合汽車件及家電外殼，物流棧板等大型件的取出。長度，寬度較大的產品取出時不受影響，可以避免現有框架式結構的不足，當然牛頭式機械手是不可做成雙臂滿足三板模的要求。牛頭機械手全稱牛頭式三軸單臂單截伺服機械手；應用行業：注塑成型；功能：代替作業員完成取出、埋入等高頻作業模式；牛頭機械手因其結構特點，適合應用于尺寸較大注塑產品取出以及需埋入五金注塑產品；結構緊湊，運行平穩，高速，穩定，是牛頭機械手突出特點。

【產品結構特點】：

一般適用于2000-4000噸注塑機

采用新型嵌入式控制器

進口的氣動元件,經久耐用

引拔臂及取物臂采用堅實的鋼材,配合精密線性滑軌，剛性好、運行平穩、壽命長

橫行和上下及引拔軸均采用AC伺服電機驅動，取出速度快，定位精準，調治具方便快捷，并可在模外設置不同的置放高度

【產品售后服務】：正常使用情況下，整機質保一年，專業人員實地勘察提供配置及安裝方案，專業人員免費調試安裝、操作使用培訓、終身維護，提供任意更改設置模式服務，全年365天、每周7天x24小時服務。
