雙截單臂三軸機械手

您的當前位置：首頁 >> 產品中心 >> 三軸機械手

詳細介紹

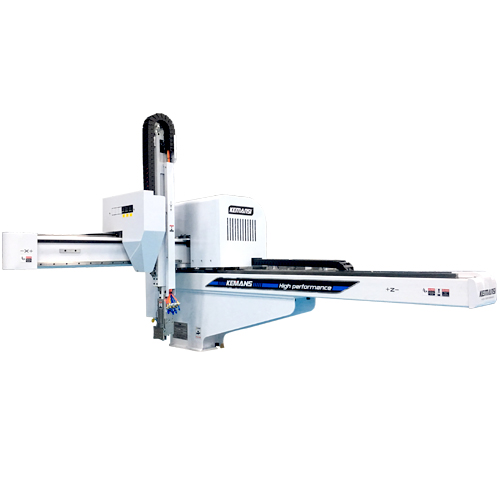

產品名稱：雙截單臂三軸機械手

產品手臂型式：雙截單臂

雙截單臂三軸機械手詳情介紹：

1.一般適用50-250噸注塑機；

2.雙截單臂式手臂結構 ；

3.采用科達控制器；

4.進口的氣動元件，經久耐用；

5.引拔臂及取物臂采用堅實的鋼材，配合精密性滑軌，鋼性好、運行平穩、壽命長；

6.多個伺服馬達的采用，使手臂運動更加靈活，并且?guī)讉€伺服馬達可以聯動，大大縮短取出周期和全周期；

7.每個軸采用伺服馬達驅動，運行平穩、定位精準，可自動裝箱及排位。


雙截單臂三軸機械手規格參數參考：

基本參數COMMON APECIFICATIONS
電源power	電源設備容量（KVA) Electric consumption	較大消費電力max power consumption	使用空氣壓力pressure	驅動方式drive system	氣缸推力(氣壓為0.49mpa時)air cylinder driving force(air pressure at 0.19mpa)			控制箱 box
					較大可搬重量（含夾具重） max load,incl.chuck weight		姿勢力矩posture torque
AC220V±10% 50/60HZ(單相）	0.8	0.48	0.49mpa	上下、前后：氣缸走行：AC伺服馬達	5KG		4.97N-m	三六軸8寸觸摸屏
綜合參數GENERAL APECIFICATIONS 根據參數的設定，較大可搬重量可能超過5kg/As per setting kf parameter,max.load may be over 5kg
機種Model	行程（移動量）（mm） Stroke					本體重量 Net Weight		空氣消費量（NL/循環） Air Consumption(NL/cycle)
	上下 Vertical	上下 Vertical	前后 Crosswise	前后 Crosswise	走行 Traverse
KMSA-700WS3	700	-	100-720	-	1400 (1200) <1600> ｛1800｝	234		19.0
KMSA-800WS3	800	-		-		239		21.0
KMSB-900WS3	900	-		-		244		23.0
KMSB-1000WS3	1000	-		-		249		25.0
