五軸伺服機械手

所屬分類：五軸機械手
點擊次數：
發布日期：2020/07/21
更多
在線詢價

詳細介紹

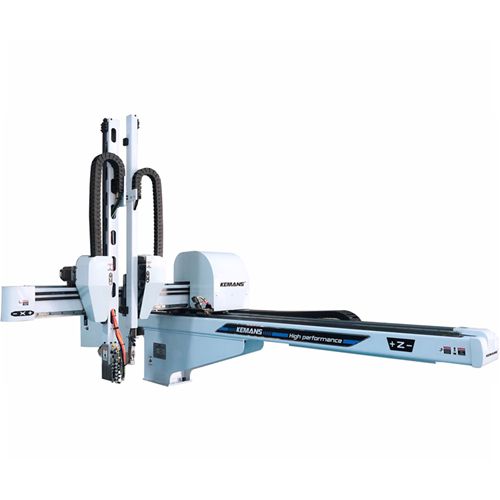

產品名稱：五軸機械手

規格型號：KMSA-800ID5

五軸機械手

規格參數：

基本參數COMMON APECIFICATIONS
電源power	使用空氣壓力 pressure		驅動方式drive system	姿勢（氣缸） Posture(Air Cyylinder)	氣缸推力(氣壓為0.49mpa時)air cylinder driving force(air pressure at 0.19mpa)				控制箱control box
					較大可搬重量（含夾具重） max load,incl.chuck weight			姿勢力矩posture torque
AC220V±10% 50/60HZ(單相）	0.49mpa		AC伺服馬達	90°固定	5KG			4.97N-m	三六軸8寸觸摸屏
綜合參數GENERAL APECIFICATIONS 根據參數的設定，較大可搬重量可能超過5kg/As per setting kf parameter,max.load may be over 5kg
機種Model	行程（移動量）（mm） Stroke				電源設備容量（KVA)	較大消費電力	本體重量 Net Weight		空氣消費量（NL/循環） Air Consumption(NL/cycle)
	上下 Vertical	上下 Vertical	前后 Crosswise	走行 Traverse	Electric consumption	Max power consumption	本體 Main Body	操作盒 Pendant
KMSA-700ID5	700	750	290-720 120-550	1400 (1200) <1600> {1800}	3.20	1.70	297	1.68	2.93
KMSA-800ID5	800	850			3.20	1.70	298
KMSB-900ID5	900	950			3.20	1.70	299
KMSB-1000ID5	1000	1050			3.20	1.70	299

五軸機械手

產品簡介：五軸機械手又常名為五軸伺服機械手它適用于220T-600T的各型式身出成型機成品及水口取出，其結構特點：橫行、引拔、手臂采用伺服驅動，手臂上下雙截，引拔方通結構活動式，側資為伺服側姿組，取出時間快、調整治具方便。壽命長、故障低，取出時間較少1.8S，較大荷重10KG（含治具與成品），主要用于快速取出或復雜的取出應用，特別是長形產品如汽車產品，洗衣機家電等，采用系統方式：信號線少，遠距離通迅，擴展性能好，抗干擾能力強，重復定位準確，可以同時控制多軸，設備維護簡單，故障率少。

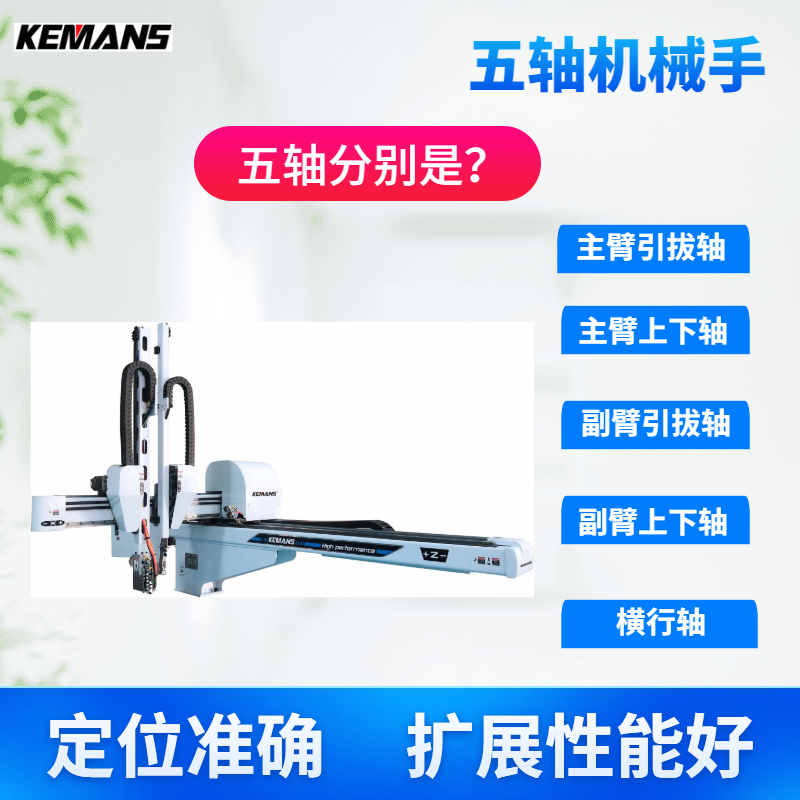

五軸機械手的五軸是指分別為主臂引拔軸、主臂上下軸、副臂引拔軸、副臂上下軸和橫行軸。在機械手機械機構中，機座是機械手的底座，所有的機構都安裝在機座上；行走機構使得機械手能夠?qū)崿F(xiàn)位置移動，根據作業需要可以在導軌上任意移動，機械手系統中橫行軸傳動方式為同步帶傳動，其他軸采用齒輪傳動。機械手臂可以根據需要實現吸取產品、夾取料頭、埋入嵌件以及在裝箱的時候取隔板等功能。
